Un haut parleur est destiné à produire des sons à partir d’un signal électrique alternatif (dit signal audio).
Le haut parleur comprend un corps dans lequel sont intégrées une bobine et une membrane
Pour le tester précisément on cherche ses caractéristiques de résistance et de puissance puis entre ses bornes B1 et B2 on vérifie, hors tension par un test de résistance avoir une valeur proche de sa résistance et en circuit sous tension, par un test de tension alternative avoir un son émis en mesurant une tension alternative proche de U=√(P/R) (D’après les lois P=U*I et U=R*I) entre les bornes B1 et B2. NB : on peut également vérifier que sa membrane fonctionne si on entend un craquement en alimentant les bornes B1 et B2 via une pile de 1,5V ou en plaçant le multimètre en mode mesure de continuité et en mettant en contact sa borne VAC avec une des bornes B1 ou B2 du haut parleur.
Pour le tester rapidement en circuit, on vérifie hors tension avoir une valeur de tension non infinie entre les bornes B1 et B2

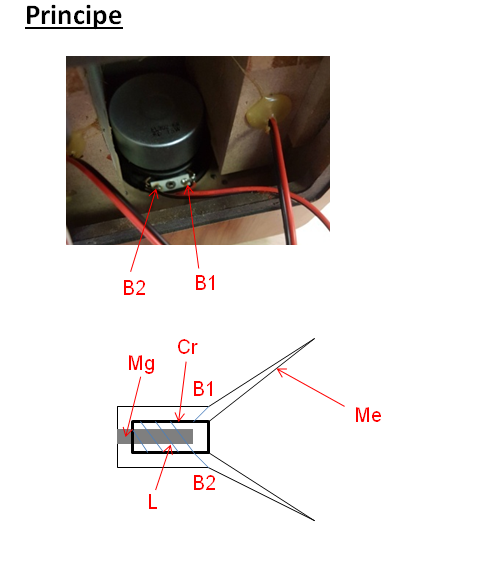

Pour produire des sons, le haut parleur comprend une bobine L qui lorsque alimentée entre ses deux bobines B1 et B2 par le signal électrique alternatif induit un champ magnétique variable qui fait vibrer en conséquence une membrane et produit ainsi du son.
Une tension alternative est alimentée entre les bornes B1 et B2, cette tension alternative induit un champ magnétique variable autour de l’aimant Mg, ce qui induit un mouvement alternatif du corps Cr autour duquel est fixée la membrane Me, le mouvement alternatif de la membrane Me entraine une vibration qui produit le son.
Polarisation Le haut-parleur est polarisé donc attention le sens de montage est unique
