RCA 223 : Un grille-pain avec une carte électronique défaillante

Grille pain 1 décembre 2023 Affichages : 635

Niveau de complexité: Très Facile
Temps nécessaire: 30 min
Compétences nécessaires: Moyenne

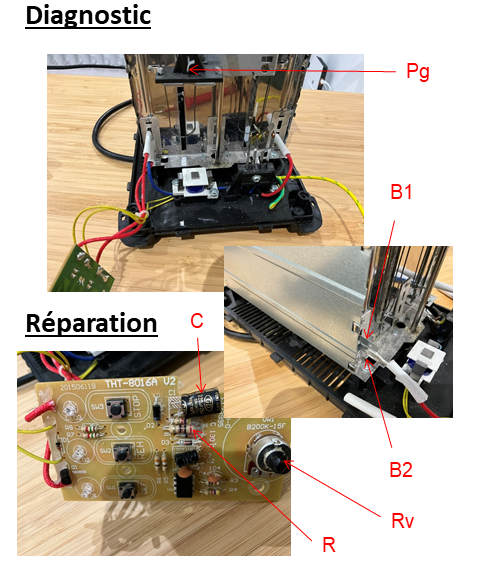

Lorsque le grille pain est branché sur le secteur, que l’on abaisse sa poignée Pg en position basse et que l’on pivote le bouton Bt du potentiomètre Rv de réglage de la durée du chauffage pour le mettre en chauffe, le condensateur C explose et la résistance R à proximité s’endommage également.
Après démontage, hors tension, on remplace le condensateur C et la résistance R à l’identique et le condensateur C explose à nouveau. On réalise un test de résistance entre les bornes B1 et B2 d’extrémité de la résistance chauffante du grille pain (qui s’étend le long des parois du grille pain sous la forme d’une bande résistive continue agencée en serpentin) et on remarque avoir une valeur de résistance infinie entre ces bornes.
La résistance chauffante du grille pain présente donc une bande résistive coupée quelque part. Il faut réparer le point de coupure de la bande résistive par exemple au moyen d’une soudure par point ou en utilisant une cosse pour sertir bout à bout les deux portions de bandes résistives séparées par le point de coupure.
Risques:
Risque d'électrisation au contact des bornes B1 et B2 ou de la carte électronique si le grille-pain est démonté et sous tension.
Risque de coupure avec les parois fines du grille pain lors de son démontage.
Précautions:
Débrancher le grille pain avant de le démonter. Dessouder le condensateur C et la résistance R de la carte électronique pour les tester hors tension.
Pour éviter de se couper faire attention au contact des parois coupantes du grille pain dans son démontage.
