RCA 15 : Un magnétoscope avec un mécanisme d’ouverture de volet de cassette défaillant

  • Niveau de complexité: Très Facile
  • Temps nécessaire: 30 min
  • Compétences nécessaires: Moyenne

rca15 350

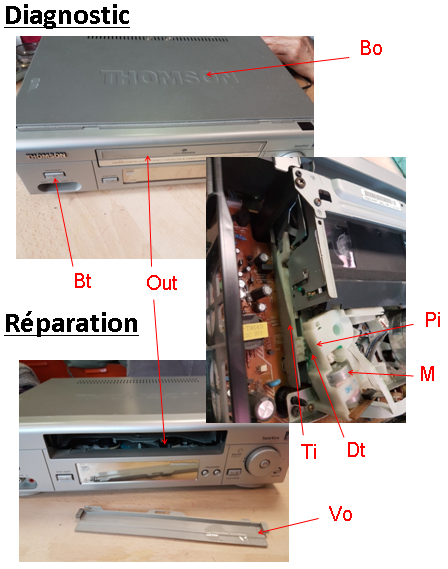

  • Lorsque le magnétoscope est branché sur le secteur et que l’on appui sur le bouton éject Bt, la cassette reste bloquée dans son chariot et ne sort pas hors du boitier Bt par la sortie Out.
  • On remarque que la tige Ti qui entraine l’ouverture du volet Vo présente des dents Dt en matière plastique qui sont cassées.
  • Les dents Dt sont cassées de sorte que la tige Ti d’entrainement ne se déplace plus correctement. Par conséquent, la tige Ti manque de force pour pousser la cassette hors du boitier Bo par la sortie Out.
  • Il faut remplacer la tige Ti avec ses dents Dt, Toutefois comme cette opération semble difficile à réaliser le volet Vo de la sortie Out a été supprimé pour faciliter la sortie de la cassette.
  • Risques:
    Risque d'électrisation au contact de la carte électronique si le magnétoscope est démonté et sous tension
    Risque de coupure avec les parois fines internes du magnétoscope qui guident la cassette hors de celui-ci
  • Précautions:
    Débrancher la machine à café avant de la démonter et tester le condensateur C1 hors tension.
    Faire attention au démontage aux parois coupantes situées à l'intérieur du magnétoscope
    coupure maincouper courant220 volts
