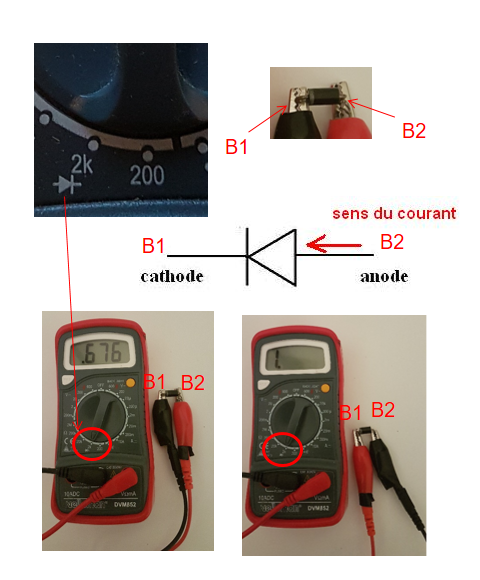

Une mesure de diode permet de vérifier qu'une diode est passante entre son anode B2 et sa cathode B1 (sens B2B1) avec une valeur de tension dépendant du type de diode (généralement entre 0,4 et 0,7V, par exemple 0,6V pour une diode au silicium, et dans le cas présent 0,676V), et bloquante entre sa cathode B1 et son anode B2 (sens B1B2).
Pour réaliser une mesure de diode au multimètre, on place le multimètre en mode mesure de diode puis on place la borne COM à la borne B2 et on place la borne VAC à la borne B1
Si la diode est en bon état, elle doit être passante dans le sens B2B1 (le multimètre affiche ainsi une valeur de tension qui doit sensiblement correspondre à celle de fonctionnement de la diode, ici 0,676V) et bloquante dans le sens B1B2. NB : une diode peut également être mesurée avec un LCR-mètre
