RCA 48 : Une centrale vapeur avec une électrovanne défaillante

Centrales vapeur 22 janvier 2018 Affichages : 1894

Niveau de complexité: Très Facile
Temps nécessaire: 30 min
Compétences nécessaires: Moyenne

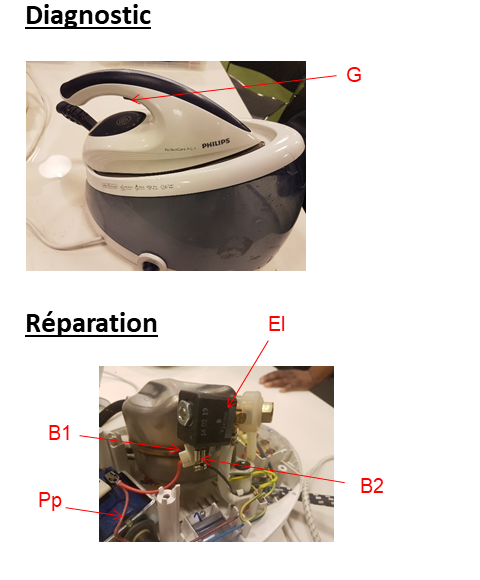

Lorsqu'on branche la centrale vapeur sur le secteur et après sa montée en température on appuie sur la gâchette G pour délivrer de la vapeur hors du fer, la vapeur n'est pas délivrée.
On vérifie hors tension la gâchette G et l'interrupteur de la poignée du fer (voir RCA 1 et 11) qui semblent fonctionner. Sous tension la pompe Pp fait du bruit lorsqu'on appui sur la gâchette G. Toutefois, l'électrovanne El ne fait aucun bruit lors de l’appui sur la gâchette G (on entend pas son ouverture/sa fermeture) et le multimètre en mode mesure de tension alternative n’indique pas la tension du secteur entre les bornes B1 et B2 de l’électrovanne El (environ 220V).
L’électrovanne semble donc défaillante, elle peut être entartrée, dans ce cas il faut la dévisser et la nettoyer avec du vinaigre blanc ou sinon il faut remplacer l’électrovanne El.
NB : il faut également vérifier avoir une résistance de l’ordre du kΩ entre les bornes B1 et B2.
Risques:
Risque d'électrisation au contact des bornes B1 et B2 de l'électrovanne El si la centrale vapeur est démontée et sous tension
Précautions:
Débrancher la centrale vapeur avant de la démonter.
Pour réaliser les tests sous tension, au multimètre mettre en place ses bornes de mesure sur les bornes B1 et B2 à tester et s'écarter des bornes avant de mettre la centrale vapeur sous tension pour acquérir les mesures.
Lors du remontage des éléments de conduits de l'électrovanne à visser sur la chaudière utiliser de la pâte d'étanchéité pour éviter les fuites en fonctionnement
