RCA 49 : Une centrale vapeur avec une pompe défaillante

Centrales vapeur 22 janvier 2018 Affichages : 2762

Niveau de complexité: Très Facile
Temps nécessaire: 30 min
Compétences nécessaires: Moyenne

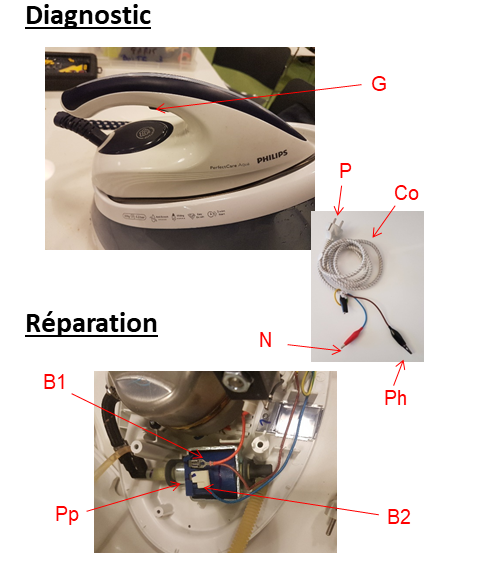

Lorsqu’on branche la centrale vapeur sur le secteur et après sa montée en température on appuie sur la gâchette G pour délivrer de la vapeur hors du fer, toutefois la vapeur n’est pas délivrée.
On vérifie tout d'abord la gâchette G et l'interrupteur de la poignée du fer (voir RCA 1 et 11) qui semblent fonctionner. Après démontage on remarque que la pompe Pp ne fait aucun bruit en fonctionnement (elle ne fonctionne pas). Hors tension on débranche les fils électriques reliés à la pompe Pp et on applique la tension du secteur entre les bornes B1 et B2 de la pompe Pp avec un cordon d'alimentation Co qui relie respectivement les bornes B1 et B2 à la phase Ph et au neutre N du secteur en branchant la prise P sur le secteur (on lit sur le corps de la pompe Pp que sa tension de fonctionnement est 240V). On constate que la pompe Pp ne fonctionne toujours pas.
La pompe est donc défaillante il faut la nettoyer avec de l’acide citrique (mettre 3 cuillère à soupe de poudre dans 1 litre d’eau) ou la remplacer.
Risques:
Risque d'électrisation au contact des bornes B1 et B2 de la pompe Pp si la centrale vapeur est démontée et sous tension
Risque potentiellement mortel d'électrocution dans le raccordement du cordon d'alimentation Co entre le secteur et les bornes B1 et B2 pour tester la pompe.
Précautions:
Débrancher la centrale vapeur avant de la démonter.
Pour tester la pompe via le cordon d'alimentation Co, brancher d'abord hors tension ses bornes Ph et N sur les bornes B1' et B2' du moteur. Ensuite brancher la prise du cordon sur une multiprise reliée au secteur et pourvue d'un interrupteur marche/arrêt en position arrêt. Basculez l'interrupteur en position marche pour tester la pompe.
